圆织机整体解决方案

塑料编织袋在我国已经有二十多年的生产制造历史。经过塑编制造业的市场竞争，塑编行业得到了高速发展，近几年企业规模和产品档次有了很大提高，塑编行业已经逐步发展成为介于纺织和化工行业交叉的跨行业产业。

圆织机机电原理

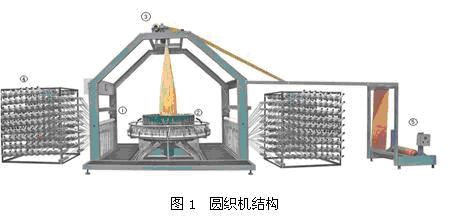

  圆织机具有三个主运动机构和二个副运动机构组成，高速六梭圆织机圆织机结构如图1所示。

送经部分
  送经辊多为主动送经,它有自己的力矩电机、减速机以及传动链驱动送经辊转动。被动送经为无驱动力,它由主机牵引的扁丝带动它转动,适用于高线密度的扁丝。主动送经辊又称自动送经辊.。经纱架一般由钢管或型钢为骨架,分排和列固经纱管的支撑轴及靠盘组成

主机部分
  圆织机的主机由电机、减速系统以及机座构成传动系统。由主转盘驱动滑块,滑块带动棕带(棕框)。棕丝、再配以跳杆(张力杆)组件,环规等,构成开口机构。由推梭杆、梭子等构成引纬机构。圆织机没有专设打纬结构,它是由梭子上的张紧杆带动前端的滚轮,借梭子圆周运行,把扁丝带入并拉向环规(织口),即完成打纬。主机部分由变频器带电机实现主转盘的旋转，主盘的旋转织入纬丝

提升部分
  圆织机卷取机构-上牵引系统和收卷机。上牵引系统由主机同时驱动,它由变纬齿轮改变纬密，由减速机减速,由一对平辊牵引编织布,输出的编织布由收卷机卷取成布卷。收卷机由力矩电机、减速机及二辊平面滚取卷布。提升部分是由控制器实现对织布的提升，关键点是要根据主电机的速度变化来精确控制提升的速度，以保证无论主电机速度如何变化，纬线都能均匀地缠绕在经线上。收卷部分的作用主要是将织布卷绕成筒同时可以平衡收卷系统的张力，减少提升电机的力矩输出。

方案分析
  目前国内自动圆织机控制部分是采用单片机控制的方式，会出现在启动和停止的时候会出现横条，高速时会出现织物疏密不均的现象，如图2所示。

图2

方案设计
  以变频器作为提升，通过与控制器通讯修改电子齿轮比来实现纬密控制，辅以文本屏来实现数据的设定和机器工作状态的显示。控制系统的结构分为三个部分:显示部分、执行部分和主控制。显示采用文本屏，包含的功能有：圆织机的状态信号、变频器的参数设置，电流频率显示，自动计米，班组产量统计，纬密设定，变频器的点动控制等等。主转盘使用变频调速，启动平稳。

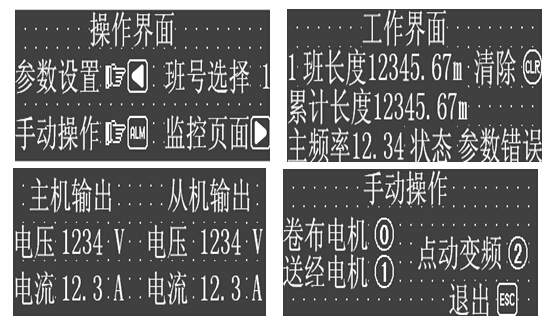

在本系统中，控制器直接根据主机的位置信号来控制电机，控制结构简捷可靠;同时充分利用通讯直接更改电子齿轮比。通过文本屏，可以设定圆织机编织的工艺参数;当纬线宽度变化时，只需要简单的更改纬密度，大大提高了生产效率。此外，本系统还具有生产统计和管理的功能，可以对同班次进行生产数据统计和显示。整个控制系统具有响应及时、调节方便等优点，很好的解决了圆织机常见的启停时编织疏密不均和高速时编织质量下降的问题。基于矩形科技解决方案的人机操控界面如图3所示。
