在工业领域采用的诸多能源形式中，电力是最普及的能源；其次，压缩空气是仅次于电力的普及能源，在工业界的使用量十分可观，其总量占能源的15%左右。由于压缩空气的广泛、大量应用，与日俱增的空气压缩机在制造大量的压缩空气的同时，本身正在消耗海量的能源。通常，空压机的工作模式可以分为往复式、螺杆式、离心式等，虽各有千秋，但从输入的能源到压缩空气含有的能源之间的平均转化率仅在10~20%徘徊，其余大部分能源多以低品味热能的方式耗散。

系统概述

1. 空压机是工厂的耗能大户之一，占大型工业设备(风机、水泵、锅炉、空压机等)耗电量的15%，目前很多企业空压机存在以下缺点：

2. 空压机工频启动时电流是正常电流的7倍，对电网冲击大，电机轴承磨损大，设备维护量大，成本过高。

3. 电机的额定功率和最大功率之间都有一个余量，日常运行时存在严重浪费能源。

4. 空车时，严重浪费能源。

5. 电机易频繁的启动、停止，影响电机的使用寿命，大量能源浪费。

6. 输出压力的调节是靠人为调节阀的开度来实现的，调节速度慢，波动大，不稳定，精度低，也造成大量能量浪费 。

7. 工作条件恶劣，噪音大;自动化程度低。

8. 针对这些问题我公司专门针对于节能工程而研发专用控制器以及7寸的触摸屏

技术参数

1) 开关量：12路开关量输入，12路继电器开关量输出；

2) 模拟量：2路Pt100温度输入，2路4～20mA传感器输入，两组三相电流输入

3) 相序检测：三相380V；

4) 电压测量：440V

5) 控制器工作电源：220V、50Hz、20VA；

6) 显示量程

7) 油温：—20～150℃；精度：±1℃。

8) 运行时间：0～65535小时。

9) 电流显示量程：0～999.9A。

10) 电压显示量程：0~440.0A

11) 压力：4～20mA压力传感器。

12) 相序保护：当保护器检测到错相时，动作时间=2s；

13) 电机保护：本控制器对主电机和风扇电机均具有五种基本保护功能

14) 温度保护：当检测到的实际温度大于设定报警温度时,动作时间≤2s；

15) 压力保护：当检测到的实际压力大于测定报警压力时，动作时间<2S

16) 输出继电器流显示误差小于1.0%.；触点最大容量：250V5A；触点寿命500000次；

17) 电流、电压显示误差小于1.0%.；

18) 三路RS—485通讯，一路用于读取变频器参数，另两路用于与外部通信设备通信或几台空压机联控。1路RS-232用与触摸屏屏进行通信。1路以太网通讯，用作远距离监控。

工程流程

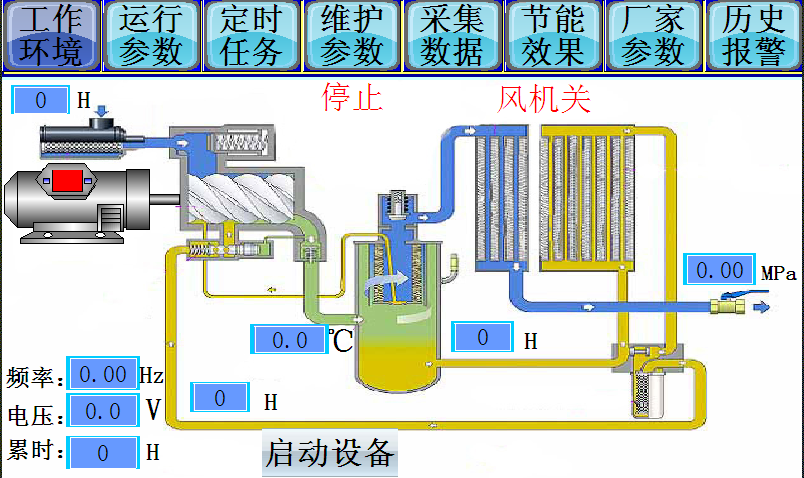

工作界面：

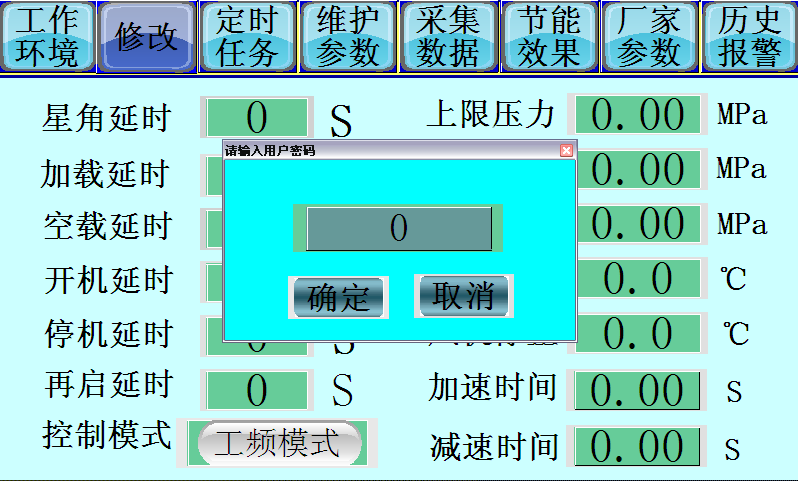

参数界面
