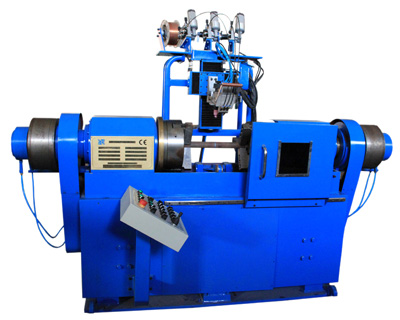

直管对接焊机

项目名称：直管对接焊机

项目概述：在锅炉制造行业中，省煤器、过热器、再热器和膜式壁等部件都需要由几十米长的管子来加工，而钢厂只能提供最长仅十几米的钢管。因此，必须有一种设备把钢管接长到几十米，并且其接头一定要达到锅炉的制造要求。直管对接焊机就是专为这种要求设计制造的。焊接设备更是一种强干扰的设备，为此，采用了具有高抗干扰能力，高可靠性的可编程序控制器(PLC)控制技术。以一个PLC为主控制器，再带上若干能够完成特定控制功能的扩展模块，构成一个完整的控制系统。PLC技术是一种成熟的技术，我们的任务是配置、规划其硬件结构，并对其软件进行开发，使其满足控制要求。

   根据工艺要求，该系统具有下列功能：

1、焊接程序(参数)的输入功能，触摸屏带有配方；

2、焊枪的水平摆动(以可变的幅度和频率)，垂直移动功能、伺服位置控制；

3、弧压控制(AVC，保持恒弧压)功能，闭环采集反馈；

4、管子转动(以可变的速度)功能，变频控制；

5、焊接参数(电流和电压)的控制功能；

6、焊丝进给控制功能及其他辅助功能，伺服速度和位置控制；

责任描述：按工艺要求选型,设计电气原理图,编写PLC程序,设计触摸屏的画面，设置伺服和频器的参数，完成设备调试。
